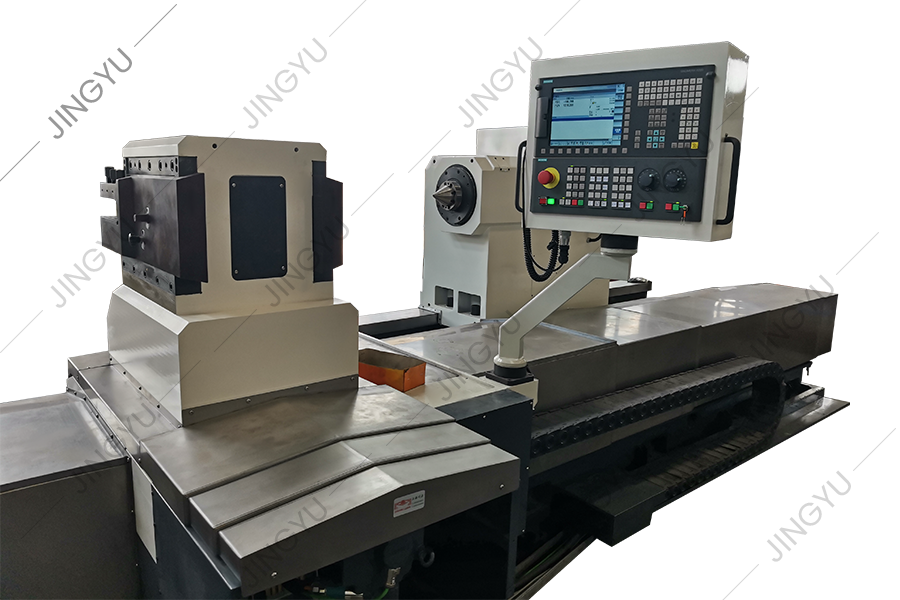

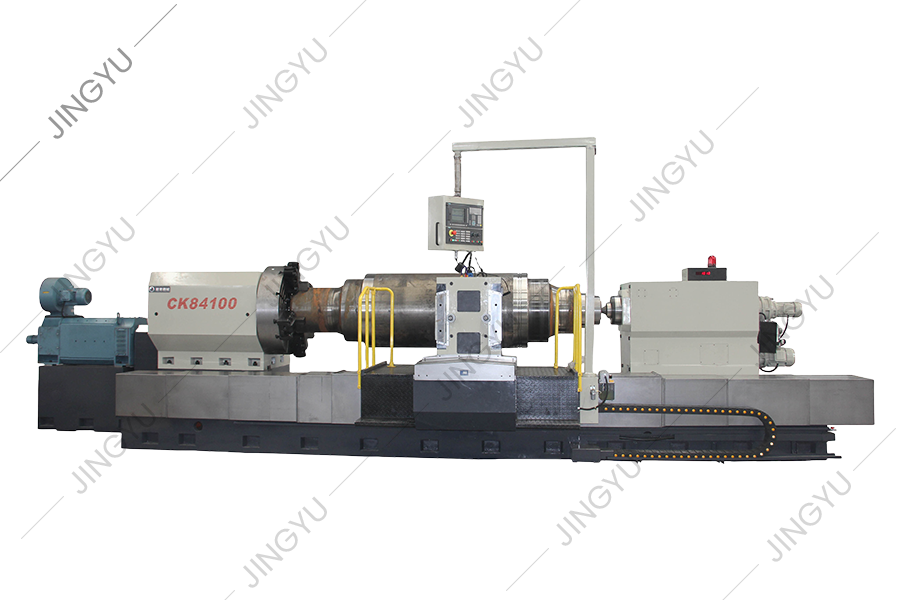

CK84100
● CK84100 CNC Roll Lathe Bed prijíma celkovú konštrukciu vodiacej koľajnice 4 1, to znamená, že horizontálne usporiadanie štyroch obdĺžnikových koľajníc v posteli, aby sa zabezpečilo pohyb a umiestnenie sedla a zadného končatí Rezný krútiaci moment.
Referenčná vodná koľajnica postele prijíma celkové super-Audio Quenching a zodpovedajúca plocha je pripevnená s importovaným vodiacim mäkkým pásom, aby sa zabezpečilo pohyb mikropotrebenia každého komponentu krmiva a po dlhú dobu udržiava vysokú presnosť a vysokú stabilitu. Medzi sedlovou koľajnicou a zábrežnou koľajnicou je navrhnutý určitý výškový rozdiel, aby sa zabezpečilo, že čipy a chladivo napadnú sedlovú koľajnicu.
● Držiteľ nástrojov Saddle prijíma schému držiteľa nástroja AO typu. Držiak nástroja môže zlepšiť tuhosť držiaka nástroja a znížiť vibrácie počas otáčania strojového náradia. A nastavením polohy odpočinkovej dosky nástroja tak, aby sa prispôsobila spracovaniu hlbokej drážky. Znížte nedostatok tuhosti spôsobeného rozšírením rukoväte nástroja, takže rezonancia rukoväte nástroja ovplyvňuje rezanie výkonu.
Naša spoločnosť sa tiež môže zvoliť, aby ste konfigurovali držiteľa nástroja CNC podľa požiadaviek zákazníka (odporúča sa, aby si používatelia Angle Steel vybrali).

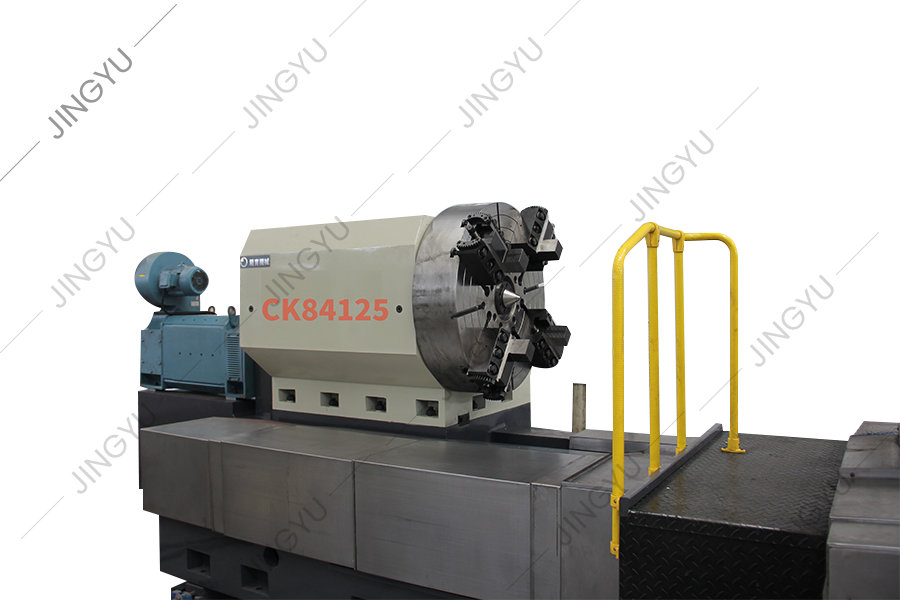

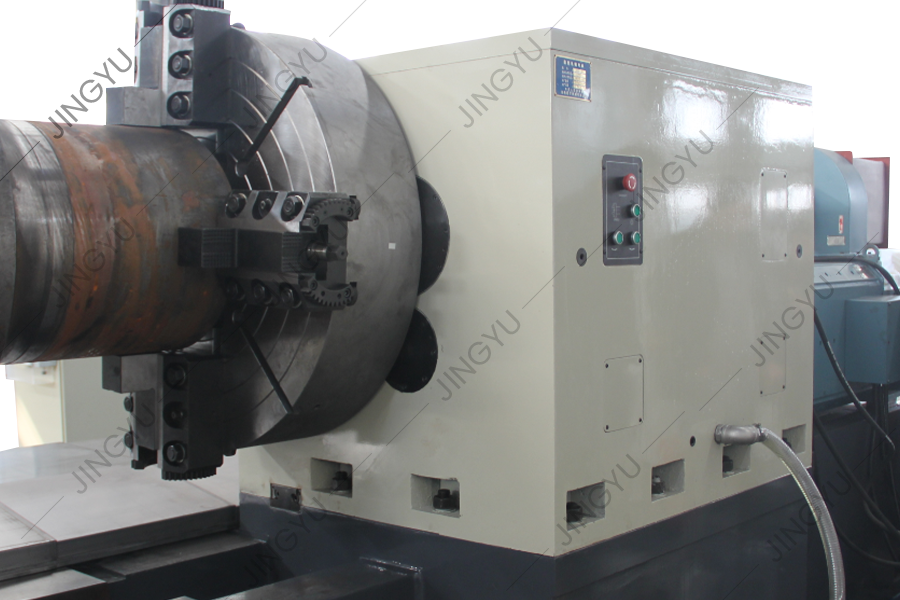

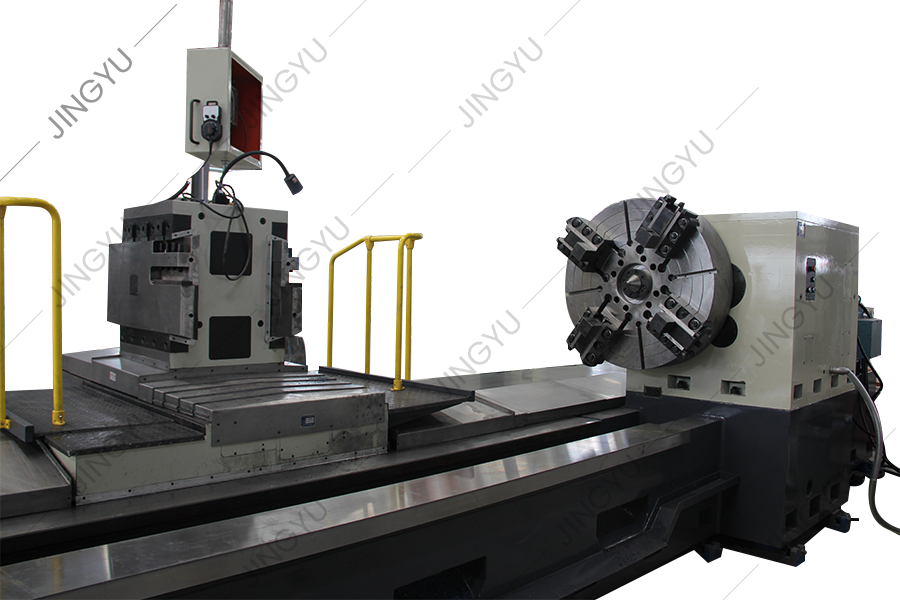

CK84125
● Vretení sústruhu prijíma štruktúru zosilnenej škatule s dvojitou stenou; Hlavný hriadeľ prijíma formu dvojbodovej podpory, primeranej konfigurácie ložiska a konštrukcie rozpätia, hlavný hriadeľ má vysokú tuhosť a nosnosť. Optimalizovaný prenosový systém je poháňaný presným výstrojom 6-stupňom s vysokofrekvenčným ochladzovaním a brúsením tak, aby vreteník mal charakteristiky nízkeho hluku, presnosť vysokej prenosu a veľkého výstupného krútiaceho momentu.
Hlavná prevodovka hriadeľa prijíma hydraulickú automatickú schému posunu 2 prevodovky a DC Rýchlosť pohonu motora bez regulácie rýchlosti, takže vreteno stroja má široký rozsah 1-200 ot./min., Vysoké dynamické charakteristiky rozsahu regulácie rýchlosti.
Zadná strana vreteníka je navrhnutá so stanicou gombíka, ktorá môže ovládať prevádzku vretena, ako je kladná a negatívna rotácia a núdzová zastávka.
● Tailstock prijíma štrukturálny plán nezávislého rotujúceho vretena a axiálneho teleskopického nastavenia rukávu chvosta. Tailstock vretená zúžená otvor je 100-1: 5. Telo chvosta prijíma integrálnu štruktúru, ktorá eliminuje nevýhody nestabilnej presnosti, zlej nosnej kapacity a zlá spoľahlivosť spôsobená tradičnými a dolnými rozdelenými štruktúrami.
Tachok strukovníka je vybavený vysokovýkonným tlakovým senzorom, ktorý sa používa na nastavenie, meranie a spätnú väzbu pri upínacej sile chvosta, keď sústruh zovrú obrobok. Nastavením a nastavením ovládača snímania prevádzkového tlaku je možné automaticky ovládať a zobrazovať silu špičky chvosta na obrobku. Uvoľnenie a upínanie rukávu chvosta sa automaticky realizuje prostredníctvom hydraulického riadiaceho systému.
V rukáve chvosta je navrhnutý mechanizmus kompenzácie tepelnej deformácie obrobku. Zmena axiálnej dĺžky obrobku počas prevádzky strojového stroja je absorbovaná a kompenzovaná diskovou pružinou v rukáve.
