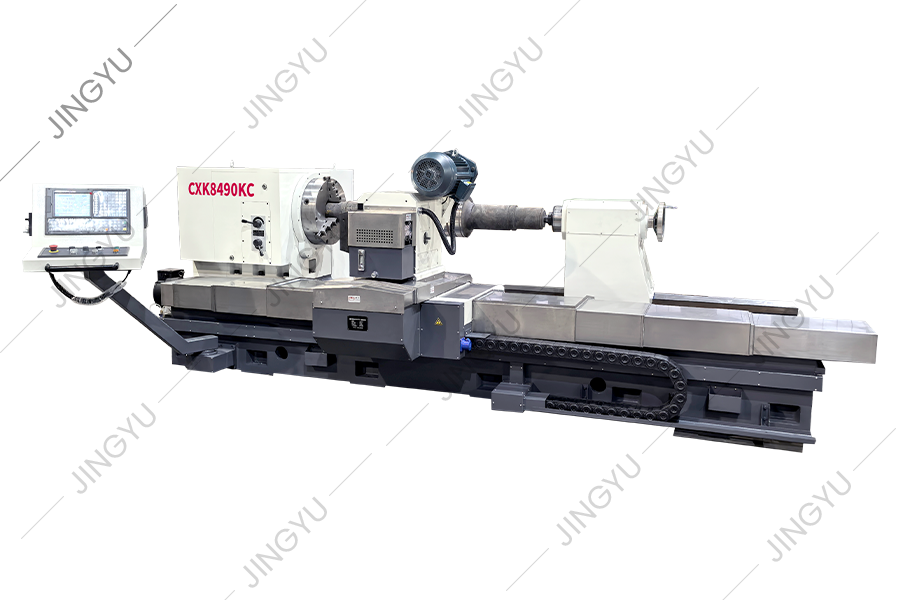

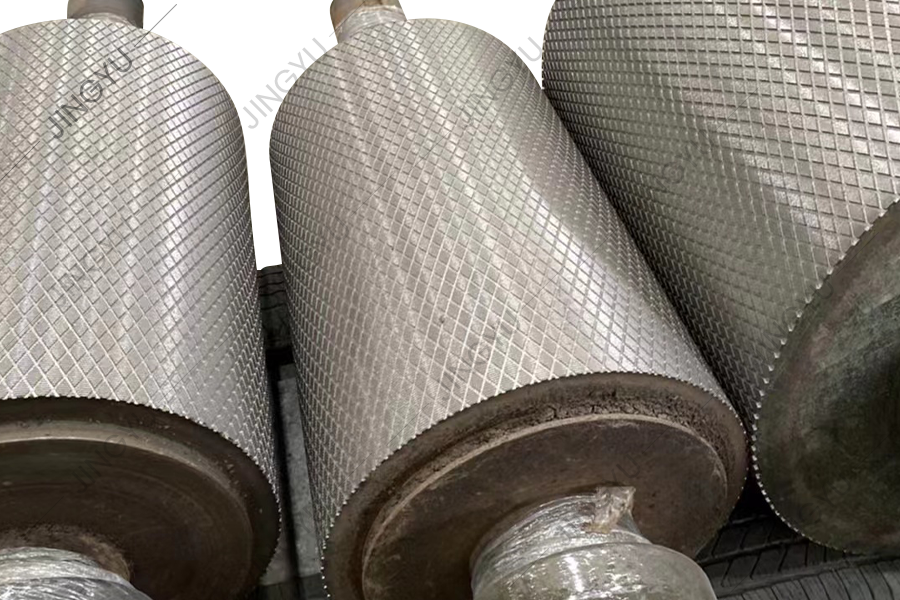

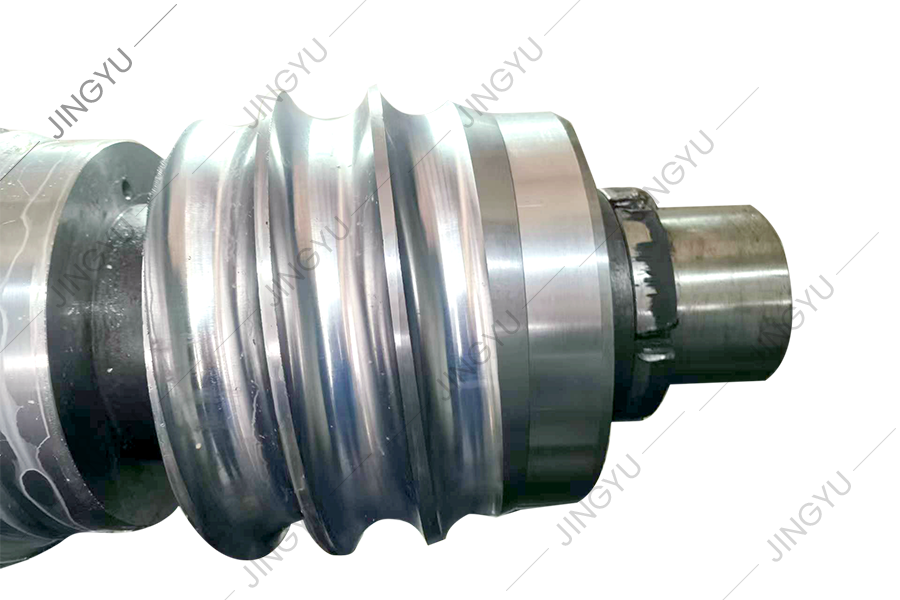

Tento obrábací nástroj je nový typ strojového stroja CNC Roll Grooving Suily vyvinutý na základe série CNC Roll Fleting Machine a po úplnom výskume a analýze výhod a nevýhod podobných výrobkov doma iv zahraničí. Je vhodný na spracovanie roliek s priemerom menším ako 900 mm a dĺžkou menšou ako 2500 mm. Môže automaticky vytvárať drážky na povrchu rolky, aby vyhovoval potrebám spracovania trhu pre jednosmerné drážky alebo obojsmerné krížové drážky.
● Táto séria obrábacích strojov prijíma integrálnu 4-koľajovú štruktúru postele a je neoddeliteľne obsadená pre lepšiu stabilitu. Referenčná vodiaca koľajnica prijíma celkové ultrazvukové ochladenie, ktoré zaisťuje vysokú tuhosť, vysokú presnosť a stabilitu celého stroja.
● Bočná pohyba vodiacej koľajnice z komponentu mletia hlavy múchej hlavy je podopretá vysokou obdĺžnikovou vodiacou koľajnicou, aby sa zabezpečilo vysoké požiadavky na presnosť a tuhosť návodu počas spracovania.

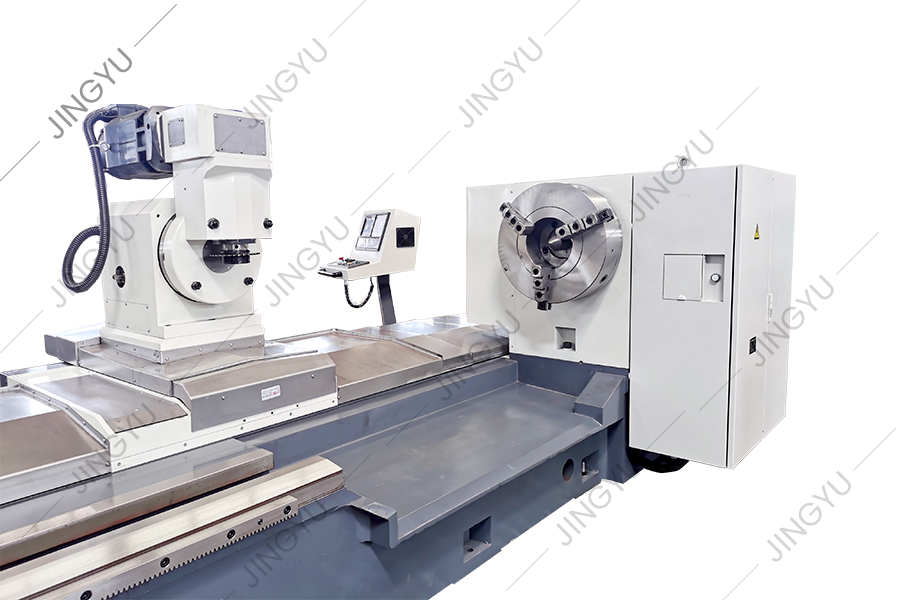

● Rezačka je pripevnená na rotačnú indexovaciu dosku a môže sa podľa potreby otáčať do zodpovedajúceho uhla, aby sa uspokojilo potreby rezu rôznych uhlov.

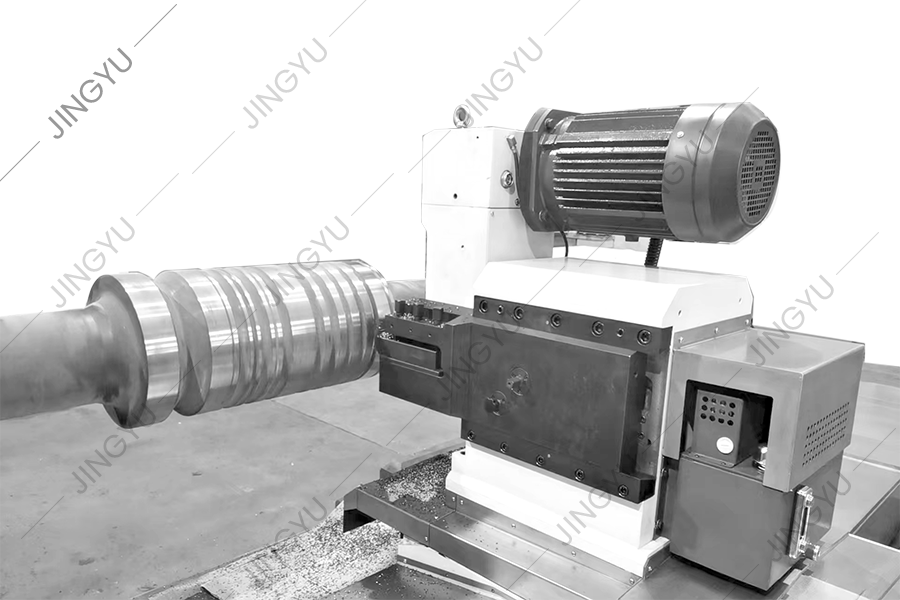

● Reťazec prevodovky hlavy rezačky je poháňaný vysoko presnými pozemnými prevodmi, aby sa zabezpečilo, že trajektória nástroja plne vykonáva požiadavky na výučbu programu v systéme CNC, čím sa eliminuje skryté defekty, ako je nesúlad drážky a zlomené nástroje spôsobené zlej presnosti a tuhosti prenosového reťazca. Frézovacia hlava prijíma prenos prevodovky, aby uspokojil dopyt po konštantnom krútiacom momente počas procesu rezania. Rýchlosť frézovacej rezačky prijíma reguláciu hlavného motora bez rýchlosti, ktorá spĺňa požiadavky lineárnej rýchlosti rôznych rezných nástrojov.
● Pozdĺžne a priečne lineárne pohyby strojového náradia sú poháňané vysoko presnými guľovými skrutkami, aby sa predišlo nepresnosti prenosu prevodovky a stojana. Pod automatickou kontrolou systému CNC je možné dosiahnuť automatický pohyb a presné umiestnenie z jedného otvoru do druhého. .
