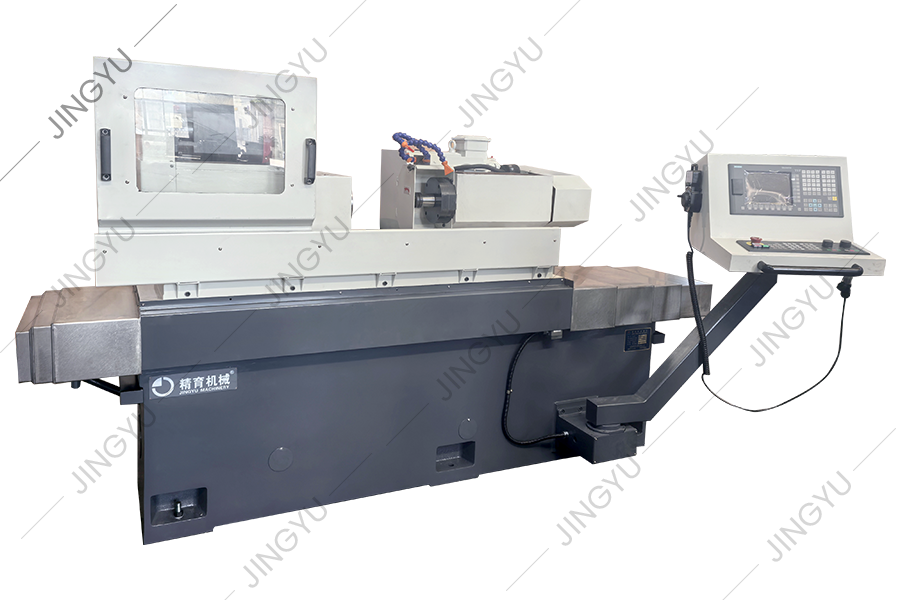

CNC TC krúžkový brúsny stroj

Mlynček tvoriaci prsteň sa používa hlavne na brúsenie krúžkov volfrázových valcov volfrámu pre vysokorýchlostnú výrobu drôtovej tyče. Vytvorené diamantové mletie sa používa na vykonávanie drsného brúsenia, polo-špinavého brúsenia, jemného mletia a mletia nepark na vonkajšom kruhu a drážky v tvare R v kruhu karbidu. Je to nevyhnutné dokončovacie zariadenie v opravovni stroja oceľového mlyna.

Získať cenovú ponuku

PREV：Kompozitný brúsny stroj NEXT：No next article

Opis
Technické parametre
Kontaktujte nás

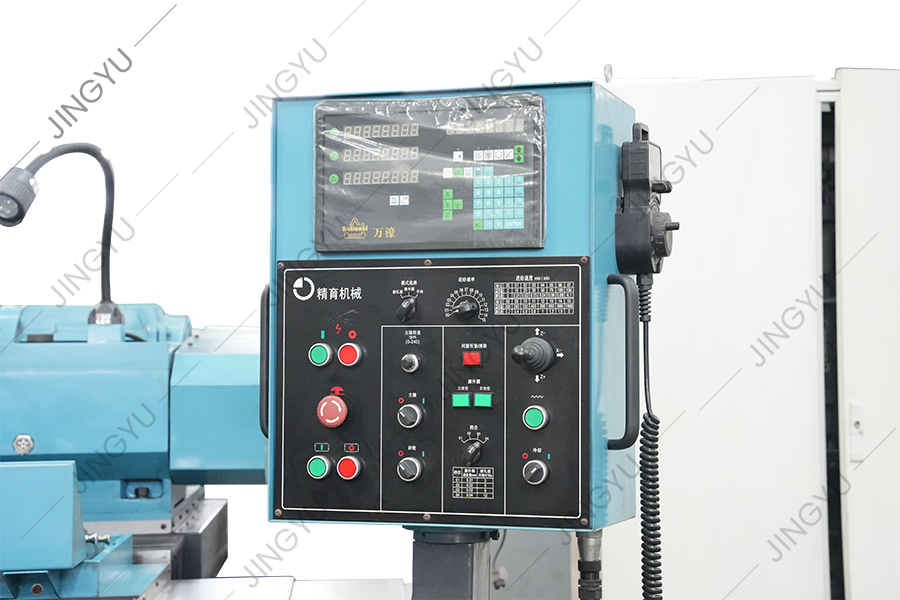

● Spravodolný nástroj prijíma programovateľný logický ovládač (PLC) na ovládanie podávania snímacieho kolesa a pracovného pohybu. Polohy rámu brúsneho kolesa a pracovných pracovných miest sa dynamicky zobrazujú prostredníctvom digitálneho displeju mriežky. Po nastavení požiadaviek na mletie môže program automaticky dokončiť vonkajší kruh povrchu valca a každé brúsenie drážok.

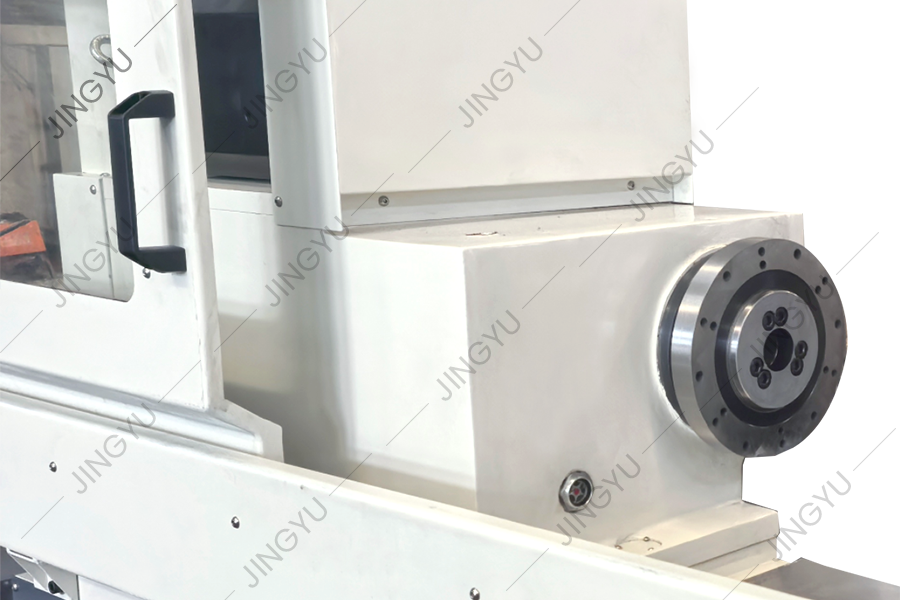

● Hlavné vreteno na vretenoch vretenoch obrobku prijíma jednotku regulácie rýchlosti premennej frekvencie a zodpovedajúca rýchlosť rotácie je možné nastaviť podľa rôznych parametrov obrobku.

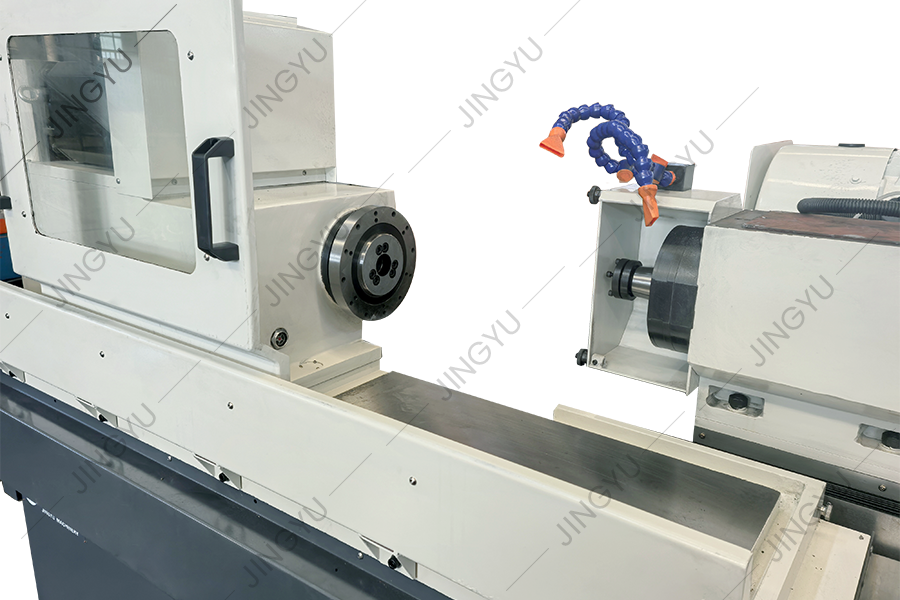

Na vretení vreteno je nainštalovaný rozširujúci sa tŕň. Nastavte valcový krúžok na rozširujúci sa tŕň a pomocou allenového kľúča utiahnite blokovaciu skrutku na konci rozširujúceho sa tŕň, aby ste dokončili inštaláciu zameranú na sebakontrolovanie a utiahnutie rolu, ktorý sa má spracovať na stroji.
● Vreteno s brúsnym kolesom používa vysoko presné valivé ložiská a je mazané a ochladené nezávislým plne utesneným olejovým bazénom. Zariadenie na detekciu teploty vretena je nainštalované, aby sa zobrazovalo zmeny teploty vretena v reálnom čase, pričom realizuje monitorovanie teploty a spätnú väzbu počas celého prevádzkového procesu systému. To rozširuje životnosť vretena a tiež zaisťuje vynikajúci výkon presnosti rotácie s vysokou rotáciou vretena a vysokej tuhosti.
Vreteno na brúsenie kolesa je poháňané vysoko výkonným (18,5 kW) motorom.

M8440A

Index	Jednotka	M8440A
Materiál obrobku		Volfrámový karbidový prsteň
Max. priemer obrobku	mm	Φ400
Rýchlosť vretera vreteno	otáčka	20 ~ 150
Rýchlosť brúsenia vretena kolesa	otáčka	1950
Max. lineárna rýchlosť mletia	m/s	25
Napájanie motora brúsneho kolesa	kw	18.5
Priemer mletia	mm	Φ250
Max. šírka brúsneho kolesa	mm	65
Cestovanie osou X	mm	500
Formulár na osi X		Lineárne sprievodcov
Cestovanie z osi Z	mm	250
Form		Lineárne sprievodcov
Min. kŕmny jednotka	mm	0.003
Ovládací systém		Programovateľný logický radič

MK8440A

Index	Jednotka	MK8440A
Materiál obrobku		Volfrámový karbidový prsteň
Max. priemer obrobku	mm	Φ400
Rýchlosť vretera vreteno	otáčka	20 ~ 150
Rýchlosť brúsenia vretena kolesa	otáčka	1950
Max. lineárna rýchlosť mletia	m/s	25
Napájanie motora brúsneho kolesa	kw	18.5
Priemer mletia	mm	Φ250
Max. šírka brúsneho kolesa	mm	65
Cestovanie osou X	mm	500
Formulár na osi X		Lineárne sprievodcov
Cestovanie z osi Z	mm	250
Form		Lineárne sprievodcov
Min. kŕmny jednotka	mm	0.001
Ovládací systém		Siemens 808d
Poznámka: Ostatné systémy CNC je možné prispôsobiť podľa špeciálnych potrieb zákazníkov.
