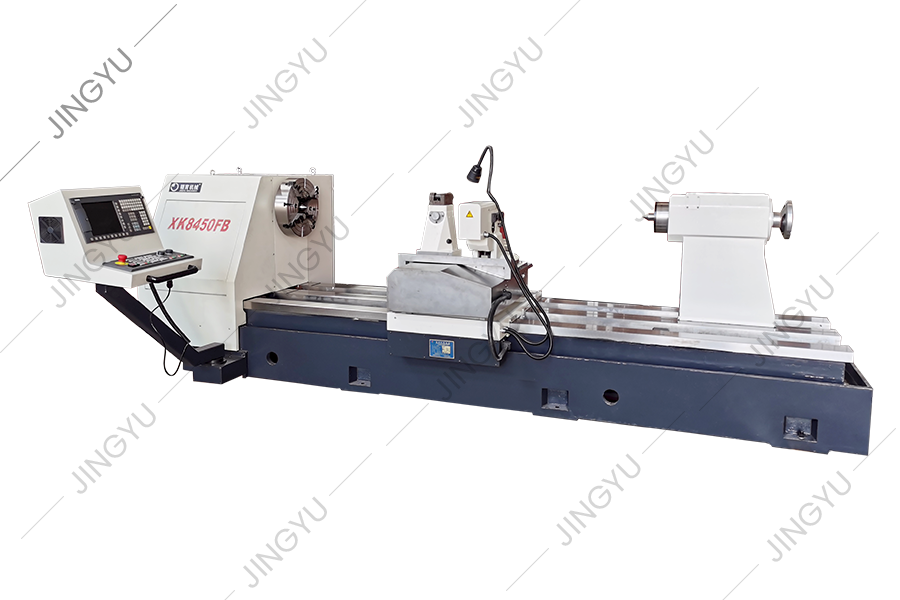

CNC frézka

● Táto séria obrábacích strojov všetkých prijíma integrálnu štruktúru vedenia koľajníc a referenčná vodiaci koľajnica prijíma integrálnu supersonickú frekvenčnú ochladenie, aby sa zabezpečila vysoká tuhosť, vysoká presnosť a stabilita celého stroja. Priečny vodiaci koľajnica zachytáva strážnu dosku z nehrdzavejúcej ocele na úplnú ochranu, aby sa predĺžila služobná životnosť.
● Hnací reťazec hriadeľa prerušenia muškátov používa všetky 6-stupňové presné pozemné prevody, aby sa zabezpečilo, že trajektória nástroja plne v súlade s požiadavkami na výučbu programu v systéme CNC. Vylučuje skryté defekty, ako je vyrovnanie drážok a rozbitie nožov spôsobené zlí presnosť a tuhosť hnacieho reťazca. Jeho vynikajúci výkon je obzvlášť výrazný pri spracovaní krúžkov s karbidovými valcami volfrámu.
● Vreteno na rezanie mušiek prijíma koniec vretena H40 s veľkým priemerom, ktorý môže spĺňať požiadavky na obrábanie rebier s rovnakou výškou 50 mm.

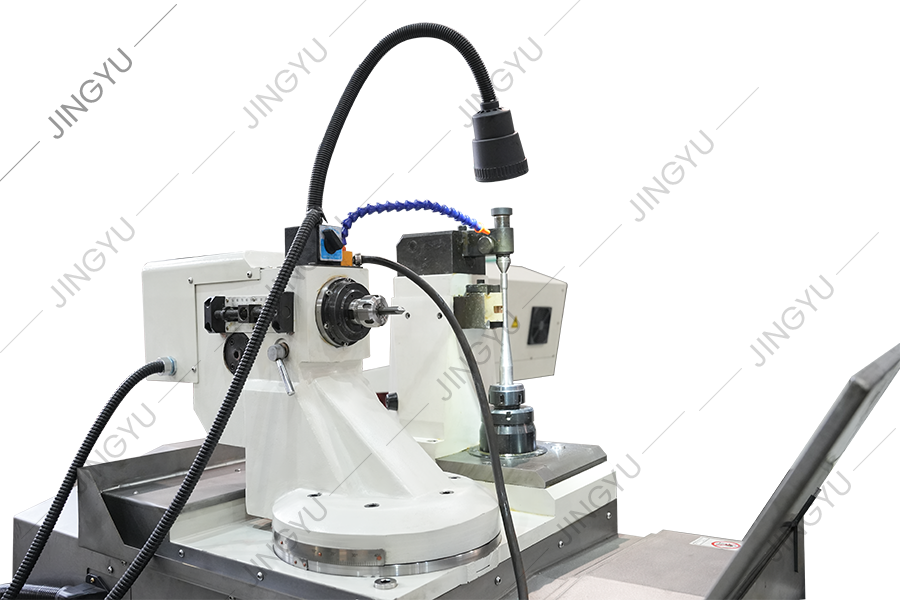

● Gravírovacia a frézovacia hlava prijíma vysoko presnú štruktúru ložiska, ktorá rieši problém rigidity podpory frézovacej hlavy a výrazne zlepšuje presnosť citlivosti a polohovania smeru rotácie.
● Gravírovacie a frézovacie vreteno je priamo poháňané elektrickým vretenom s nastaveným rýchlosťou s výkonom 2,2 kW a maximálnou rýchlosťou 8000 ot / min. Nástroje stroja má charakteristiky nízkej rýchlosti a vysokého krútiaceho momentu a môže byť vyryté na materiáloch s vysokou tvrdosťou.
● Rotačná frézovacia hlava a výkyvná gravírovacia a frézovacia hlava sú usporiadané paralelne a centrálne riadené. Operátor vyberie program spracovania v systéme CNC podľa potrieb a obrábací nástroj môže automaticky realizovať konverziu funkcie bez manuálnej mechanickej konverzie.
● Pozdĺžny a priečny lineárny pohyb stroja sú všetky poháňané vysoko presnými guľovými skrutkami, aby sa predišlo problému nepresného prenosu prevodoviek prevodových stupňov, a nie je potrebné používať pravítka mriežky na pomoc pri meraní počas manuálnej prevádzky. Pod automatickou kontrolou systému CNC môže dosiahnuť automatický pohyb a presné umiestnenie z jedného typu otvoru do druhého.
